Fibras Opticas y Herrajes

FIBRAS OPTICAS

Technowired ofrece una gama completa de cables de fibra óptica y herrajes preformados, incluyendo el diseño, la construcción y la instalación de redes de planta interna y externa, subterránea y aérea sobre líneas de transmisión de CFE, así como la adquisición de permisos y licencias y todos los materiales necesarios para proyectos llave en mano.

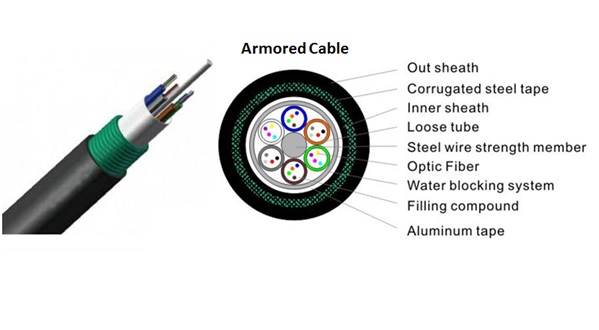

Fibra Óptica Armada. La fibra óptica armada se utiliza en planta externa instalada en ductos, charolas, etc. para señales de TV, telefonía pública o servicio de transporte ya sea tipo multimodo de 50 y 62.5um o tipo monomodo de 9 um.

Su característica principal es la protección para roedores una armadura de acero corrugado cubierta por una cubierta de polietileno en color negro, están protegidas dentro de tubos termoplásticos holgados rellenos de gel repelente a la humedad y con un elemento central dieléctrico.

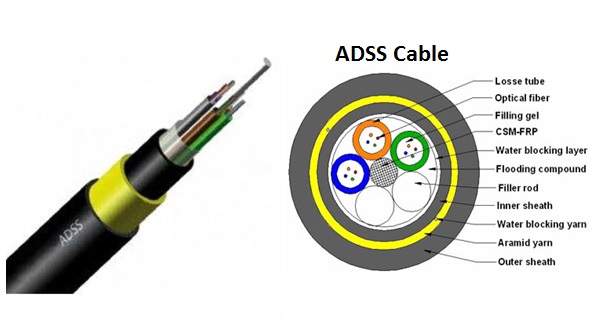

Fibra Óptica ADSS. El cable de fibra óptica ADSS auto soportado completamente dieléctrico (All Dielectric Self Supported) se utiliza para tendidos aéreos para señales de TV, telefonía pública o servicio de transporte ya sea tipo multimodo de 50 y 62.5um o tipo mono modo de 9um.

Se caracteriza por no tener ni una sola parte metálica, por lo tanto no utiliza mensajero de acero, es inmune a la interferencia electromagnética y por tanto puede ser instalado en líneas de transmisión de alto voltaje incluso en ductos en las trincheras de las subestaciones eléctricas.

Antes de comprar un cable debe tomar en cuenta el span o distancia entre postes que soporta este cable. El span lo determina la estructura interna del cable compuesta por hilos de aramida o de kevlar que nos brinda la fuerza de tracción y la distancia máxima que soportará el cable, siendo el más común por lo económico el span de 100 y 200m.

NOTA: Si necesita cables ADSS de mayor span de 300, 400, 500 hasta 1000m se los podemos enviar a fabricar en carretes de 5000m en adelante como mínimo en 12, 24 y 48 fibras.

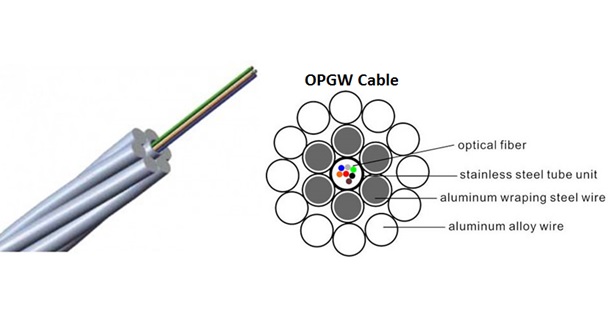

Fibra Óptica OPGW. La fibra óptica OPGW es el cable de guarda usado en la construcción de líneas de transmisión y distribución eléctrica; ya que el cable combina las funciones de tierra y comunicación. Un cable OPGW contiene una estructura tubular con una o más fibras ópticas rodeadas de cables de acero y aluminio.

El tubo principal de aluminio extruido tiene una buena combinación de aplastamiento y resistencia a la torsión, el tubo central es de forma segura y sencilla se pueden dirigir los cierres sin armadura y tiene fácil acceso a núcleo óptico.

El cable OPGW concéntrico se utiliza principalmente en líneas 500KV, 320KV y 110 KV, limitadas por corte de energía, la seguridad y otros elementos, en su mayoría utilizados en nuevas líneas, sus aplicaciones son: alta presión sobre 110kv, con un span (distancia) más largo por lo general más de 250 metros.

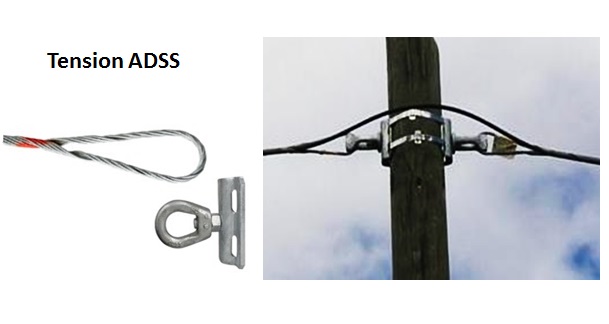

Herraje de Tensión ADSS. El herraje de tensión está diseñado con un ángulo de giro, utilizando la conexión de terminal continua, el hardware se destina principalmente a soportar la tensión axial y distribuir uniformemente la tensión radial, para garantizar la resistencia de sujeción segura y confiable que ofrece, con la premisa de no dañar el cable, utilizado sobre todo en el ángulo de giro, en poste continuo y en poste terminal.

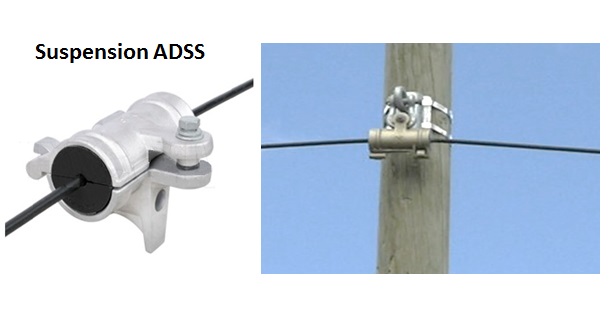

Herraje de Suspensión ADSS. La abrazadera de suspensión de tangente para ADSS está destinada a conectar el cable ADSS en los postes en línea recta sin tensión concentrada y evitar un esfuerzo de flexión, la abrazadera puede desempeñar un papel para proteger el cable y ayudar a reducir la vibración. Todo el conjunto de la abrazadera de suspensión contiene grapa de suspensión, igualando el herraje de conexión.

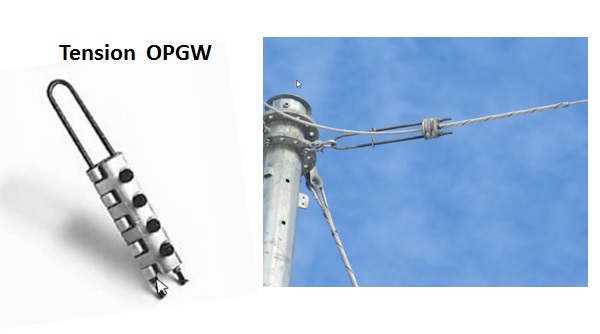

Herraje de Tensión OPGW. El herraje de tensión OPGW, se usa para conexión en ángulo, uniones intermedias o de paso y terminales, el herraje se destina principalmente a soportar la tensión axial y distribuir tensión radial uniforme, a fin de ofrecer una resistencia de sujeción segura y confiable, en la premisa de no dañar el cable, principalmente en los cambios de dirección, uniones de paso en postes intermedios, o en postes terminales. La varilla de acero helicoidal revestida de aluminio de gran resistencia a la tracción sin tensión concentrada, puede desempeñar un papel para proteger el cable y ayudar a reducir la vibración.

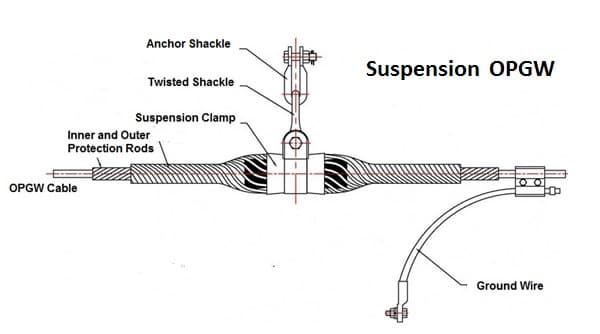

Herraje de Suspensión OPGW

El herraje de suspensión para OPGW, que adopta un diseño de doble capa, consiste en un reforzamiento en la varilla estructural exterior (remates), reforzando la varilla en tamaño y longitud adecuada, para pasar la carga axial y dispersar el esfuerzo de compresión radial, y así llegar a las partes interiores de refuerzo a través de la chaqueta de plástico, a fin de no dañar la cubierta de plástico o fibra óptica interior que son frágiles y vulnerables.

La abrazadera, que es excelentemente anti-resistente, incluye varillas exteriores de refuerzo estructural y varilla interna de refuerzo estructural, abrazadera de suspensión y accesorios equipados de conexión.

NOTA: Ambos herrajes de tensión y suspensión OPGW están certificados por LAPEM.
